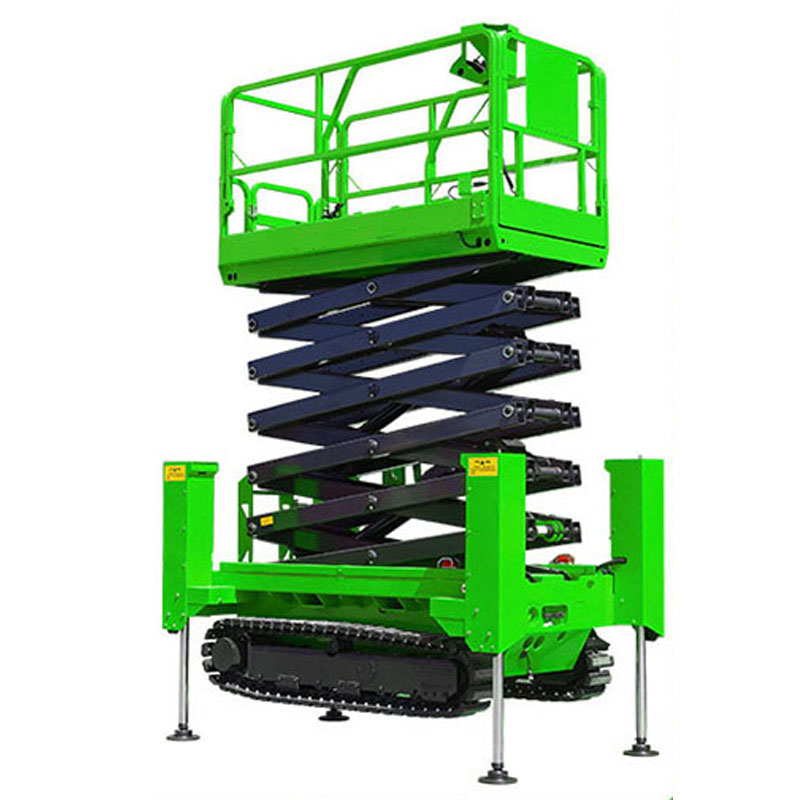

Hydraulisesti toimivan saksetyylisen nosturin asennus: Vaiheittainen opas

Hydraulisen saksetyylisen nosturin toiminnan ymmärtäminen

Miten hydrauliset saksetyyliset nosturit toimivat ja niiden keskeiset toimintaperiaatteet

Hydrauliset saksetelijät toimivat muuntamalla hydraulisen voiman ylöspäin suuntautuvaksi liikkeeksi paineistettujen nesteiden avulla. Prosessi alkaa, kun joku käynnistää koneen. Pumppu työntää hydrauliläänä oliota näihin isoissa metalliputkissa, joita näemme näissä telijöissä. Kun öljy täyttää putket, se ulottaa niitä pitkiä sauvamaisia osia putkien sisällä, mikä puolestaan työntää saksausvarret ulospäin ja nostaa koko alustan ylös. Nämä hydraulijärjestelmät kestävät usein huomattavasti suurempia painoja verrattuna sähköisiin vastineihinsa, ja niiden kantavuus voi joskus nousta jopa 13 600 kiloon! Lisäksi ne pyrkivät myös toimimaan sulavammin. Siksi useimmat tehtaat ja varastot edelleen suosivat niitä raskaiden nostotehtävien suorittamiseen, vaikka uudemmat sähkömallit ovat nykyään saatavilla.

Hydraulijärjestelmien toimintaperiaate saksetelijöissä

Näiden nostomekanismien ytimessä on se, mitä insinööripiireissä kutsutaan Pascalin periaatteeksi. Periaatteessa kun paine kohdistuu suljettuun nesteeseen, se leviää tasaisesti kaikkialle sisällä. Koko prosessi alkaa moottorilla käytetystä pumppulaitteesta, joka lisää hydraulinenesteen painetta, ja lähettää voiman metalliputkien kautta sylinterikammioihin, joissa männät työntyvät ulospäin, saaden tutut sakset avaamaan. Käyttäjät säätävät venttiilejä järjestelmässä tarkistaakseen, kuinka korkealle laite nousee, ja joskus tarvitaan useita säätöjä asennuksen aikana. Kun kaikki on aika laskea turvallisesti alas, käyttäjät päästävät nesteen valumaan hitaasti takaisin varastosäiliöihin niin, ettei mikään äkkiä heilahda odottamatta. Useimmat kokeneet teknikot tietävät kokemuksestaan, että tämän vaiheen kiirehtiminen voi johtaa vaarallisiin tilanteisiin, ellei sitä tehdä oikein valmistajan määräysten mukaan.

Keskeiset komponentit: Sakset, alusta, pohja ja hydraulisylinterit

Neljä keskeistä komponenttia määrittää suorituskyvyn:

1. Sakset : Ristiin jäykistetyt teräsyhdistelmät, jotka ulottuvat pystysuunnassa hydraulisen voiman vaikutuksesta.
2. -alusta : Käyttöpinta, jossa on liukumaton pinta ja suojakaide työntekijän turvallisuuden varmistamiseksi.
3. Perusta : Vahvistettu kehikko, joka jakaa painon tasaisesti kaatumisen estämiseksi.
4. Hydrauliset sylinterit : Ruostumattomasta teräksestä valmistetut yksiköt, jotka on luokiteltu ≥3 000 PSI:n paineeseen ja suunniteltu kestämään toistuvia syklejä (Hydraulic System Components Guide).

Yhdessä nämä elementit mahdollistavat nostokorkeudet 10–50 jalkaa, jotka on räätälöity tiettyihin käyttötarkoituksiin.

Hydraulisien saksetlaitteiden asennuksen suunnittelu ja paikkakunnan valmistelu

Toiminnallisten tarpeiden arviointi ja oikean tyyppisen hydraulisen saksetlaitteen valinta

Kun valitaan oikeaa nostolaitetta, on useita tekijöitä, jotka kannattaa harkita ensin. Tärkeimmät seikat, joihin tulisi kiinnittää huomiota, ovat millaista painoa on nostettava, kuinka suuri alusta tarvitaan ja kuinka korkealle nosto pitää voida tehdä. Jos käsitellään yli kahden tonnin painoja, asiantuntijat suosittelevat koneita, jotka kestävät 125 % niiden ilmoitetusta kapasiteetista viime vuoden teollisuuslaitteiden standardeissa määritellyn mukaan. Miksi? Koska todellisissa olosuhteissa esiintyy usein odottamattomia rasituksia. Sähköiset kompaktinostimet säästävät noin 18–22 prosenttia energiakustannuksista verrattuna perinteisiin dieselvaihtoehtoihin. Nämä pienemmät laitteet toimivat erinomaisesti varastojen sisällä, joissa paletteja siirretään säännöllisesti. Toisaalta raskaiden hydraulinostimien suorituskyky on erityisen hyvä ulkona epätasaisella maalla tai rakennustyömailla. Älä myöskään unohda mukavuutta. Varmista, että asennettavan nostimen alusta on asetettu suunnilleen samalle tasolle kuin muut työasemat kohteen sisällä. Tämä yksinkertainen säätö vähentää merkittävästi työntekijöiden väsymystä ja estää loukkaantumisia, jotka aiheutuvat kömpelöistä kumarteluihin tai ulottautumiseen liittyvistä liikkeistä arjessa.

Sijainnin arviointi: tila, kuormituskapasiteetti ja maaperän olosuhteet

QMillwrightin vuoden 2023 turvallisuusraportin mukaan noin kaksi kolmasosaa kaikista ongelmista hydraulijärjestelmissä johtuu siitä, että perustusta ei ole tarkistettu kunnolla ennen asennuksia. Kun laitteisto asennetaan, on aina varmistettava, että yläpuolelle jää riittävästi tilaa täydelliseen liikkumiseen, ja tarkistettava vielä kerran, että pinta, jolle laite asennetaan, kestää vähintään 30 % suuremman painon kuin itse nostin. Jos maa tuntuu epävakaalta tai heilahtelevan, erityisesti raskaiden kuormien yhteydessä, kannattaa satsata aikaa maan tiivistämiseen tai betonipohjan tekemiseen. Useimmat teknikot kertovat, että ankkuriruuvien tasainen asennus alusta alkaen tekee valtavan eron myöhemmin. Sama pätee suunnitellessa etukäteen, minne hydraulijohtojen tulee kulkea, sen sijaan että yritettäisiin selvittää se vasta kun muu on jo paikoillaan.

Virtalähteen huomioonottaminen: sähkö, diesel ja hydraulijärjestelmän yhteensopivuus

Useimmat varastot käyttävät sähkökäyttöisiä nostureita, koska ne eivät päästä mitään ja toimivat melko hiljaa noin 55 desibelin tasolla. Näillä malleilla tarvitaan kuitenkin erityinen kolmivaiheinen 480 voltin virtalähde, mikä voi olla rajoittava tekijä. Rakennustyömailla, joissa liikkuvuus on tärkeämpää kuin päästöt, dieselkäyttöiset laitteet toimivat paremmin huolimatta niiden haitoista. Uudempien EPA:n vaiheen 4 moottorien kunnossapito maksaa selvästi enemmän, noin 15–20 prosenttia korkeammat kulut vanhoihin malleihin verrattuna. Autoteollisuuden valmistustilat siirtyvät yhä enemmän hybridijärjestelmiin niiden monikäyttöisyyden vuoksi. Noin kolmannes automobiilitehtaista on jo ottanut tämän lähestymistavan käyttöön. Laitevalintoja tehtäessä on tärkeää sovittaa hydraulineesteen viskositeetti tyypillisiin lämpötiloihin, jotka vaihtelevat miinus kymmenestä fahrenheit-asteesta aina 120 fahrenheit-asteeseen asti. Pumppujen paineiden tulisi myös olla kohtuullisella alueella, yleensä välillä 1500–3000 paunaa neliötuumassa, riippuen paikallisista ilmasto-oloista ja siitä, kuinka kovasti koneiden on työskenneltävä käyttökierroksensa aikana.

Vaiheittainen toteutus ja järjestelmän kalibrointi

Hydraulisen sakseteljasnosturin kokoaminen ja integrointi

Noudata valmistajan ohjeita saksijalkojen, alustan ja pohjan asettamisessa. Käytä kalibroituja työkaluja kiinnittääksesi nivelpisteet ja hydraulisylinterit varmistaaksesi symmetrisen kuormituksen jakautumisen. Oikea kokoaminen vähentää rakenteellista rasitusta ja parantaa kestävyyttä, kuten korostetaan teollisen laitteiston asennuksen parhaiden käytäntöjen (LinkedIn 2024) , jotka korostavat vääntömomenttien arvojen ja komponenttien toleranssien dokumentointia.

Hydraulisten voimayksiköiden liittäminen ja nestelinjan asennus

1. Aseta letkut teräviltä reunoilta poispäin käyttämällä kuluma-esteitä
2. Kiinnitä liittimet säätömuttereilla estääksesi vuodot korkeassa paineessa
3. Esitäytä järjestelmä sykloimalla nestettä pumpun, sylinterien ja säiliön läpi poistaaksesi ilmakuplat

Käytä valmistajan suorituskykykaavioita yhdistääksesi virtausnopeudet voimayksiköiden ja nostomekanismien välillä.

Testaus, kalibrointi ja alustava suorituskyvyn varmistus

Aloita asteittainen kuormitustesti noin 25 %:n kapasiteetilla ja tarkkaile sylinterien symmetriaa laserilaitteistolla. Anturit on kalibroitava asianmukaisesti todellisen käytön aikana vuoden 2023 ISA-teollisuusstandardeja noudattaen. Säädä painevirranohjaimia, kunnes sekä nosto- että laskunopeudet täyttävät OSHA:n vakauden vaatimukset, mikä yleensä tarkoittaa, että nopeus pysyy alle 0,8 metriä sekunnissa yli 6 metrin korkeuksilla olevilla alustoilla. Lopullisia tarkistuksia varten suorita kolme täyttä kierrosta nimelliskuormituksesta 110 %. Näiden testien aikana hydraulinen hajaantuva liike ei saa ylittää noin 5 millimetriä tunnissa. Tämä takaa, että kaikki pysyy turvallisten käyttöparametrien rajoissa normaalien käyttöskenaarioiden aikana.

Turvallisuusselvitys ja käyttöparhaat käytännöt

Välttämättömät turvallisuusominaisuudet ja OSHA:n/ISO:n sääntelyvaatimukset

Nykyään hydraulisissa saksetasentajissa on useita turvallisuusominaisuuksia, jotka on suunniteltu työntekijöiden turvallisuuden varmistamiseksi. Näihin kuuluu yleensä hätälaskuun tarkoitettu mekanismi, ylikuormitustunnistussensorit sekä mekaaniset lukitusvarret, jotka auttavat estämään laitteen vaurioitumista käytön aikana. Turvallisuusvaatimusten noudattamisen osalta valmistajien on noudatettava sekä OSHA:n säännöstöä 1910.67 että vuoden 2023 viimeisintä ISO-standardia 16368. Työturvallisuus- ja terveysviraston (OSHA) edellyttämän mukaan kaikkia hydraulisylintereitä ja kantavia hitsauksia on tarkastettava vuosittain. Sen sijaan ISO-sertifiointi edellyttää, että yrityksen ulkopuolinen taho tarkistaa esimerkiksi kaiteiden asennuksen ja sitä, onko luistoestopinnoitteet pidetty kunnossa asianmukaisesti. Yritykset, jotka noudattavat näitä ohjeita tiiviisti, kohtaavat yleensä vähemmän onnettomuuksia työmailla. Joidenkin tutkimusten mukaan onnettomuusriski voi jopa laskea 18–22 prosenttia vuosittain, kun huoltotoimenpiteitä noudatetaan johdonmukaisesti.

Turvallisuusohjeet: Latausrajoitukset, vakaus ja vaarojen ehkäisy

Käyttäjien tulisi noudattaa kolmea keskeistä periaatetta:

• Kuormitusrajoitukset : Älä ylitä koskaan 80 % nimelliskapasiteetista (esim. 3 200 lb 4 000 lb nosturilla) ottaaksesi huomioon dynaamiset voimat.
• Vakautustarkastukset : Käytä tukijalkoja epätasaisilla alustoilla ja säilytä 3:1 pohjan ja korkeuden suhde nostettuna ollessa.
• Vaarallisia alueita : Merkitse esteettömät alueet, joiden koko on 1,5-kertainen nostokorkeuteen nähden, estääksesi ylitysriskejä.

Ennen käyttöä tehtävän tarkastuksen on varmistettava nestetasot, letkujen kunto ja ohjausten toimivuus – näiden vaiheiden laiminlyönti johtaa 63 %:n osuuteen nostolaitteisiin liittyvistä vammoista (OSHA 2023 -tiedot).

Huolto, vianetsintä ja pitkäaikainen suorituskyky

Säännöllinen tarkastus ja huolto hydrauliosissa ja rakenteessa

Ennakoiva huolto pidentää laitteiston käyttöikää 30–40 %:lla ja vähentää seisokkikustannuksia 38 %:lla ( vuoden 2023 koneiden luotettavuusraportti ). Viikoittaiset tehtävät sisältävät:

• Tarkastus hydrauliset sylinterisuljet vuotojen etsiminen UV-värjöllä
• Saksipuomin liitososien voitelun tarkistus (0,15–0,25 mm rako)
• Nesteen viskositeetin mittaaminen kuukausittain (optimaalinen alue: 32–68 cSt 40 °C:ssa)

Käytä värähtelyanalyysiä varhaisen pumppukavitaation havaitsemiseen. Suodattimet on vaihdettava 300–400 tunnin välein, koska saastuminen aiheuttaa 75 % hydraulijärjestelmän vioista. Suorita vuosittaiset rakennetarkastukset hitsauslaadun ja muodonmuutosten osalta standardin ISO 16368:2023 mukaisesti.

Yleisten ongelmien tunnistaminen ja tehokkaat vianmääritysmenetelmät

Korjauslokeissa esiintyy kolme yleistä ongelmaa:

Sähkömallit sammutuvat melko usein, itse asiassa noin 68 %:n todennäköisyydellä, koska liittimet vain syöpyvät hajalleen, kuten tuoreessa vuoden 2024 tutkimuksessa sähkö-hydrauliikkajärjestelmistä todettiin. Ratkaisu? Käytä dielektristä voiteletta kolmen kuukauden välein, ja kun olet muutenkin tekemässä vuodenaikaisia tarkastuksia, tarkista myös johtojen kunto. Pidä myös järjestys kunnossa. Asianmukainen huoltoloki tekee valtavan eron viankorjausten seurannassa ja siinä, milloin osien vaihto on tarpeen. Älkäämme myöskään unohtako turvallisuusperusteita, hyvät naiset ja herrat. Noudattakaa tiukasti OSHA:n lukitusmerkintäsääntöjä. Näemme vuosittain liian monta onnettomuutta vain siksi, että joku ei ole asianmukaisesti eristänyt energialähteitä ennen laitteiston huoltamista. Tuon 23 %:n loukkaantumisprosentin nostimissa ei ole pelkkiä numeroita paperilla.

Usein kysyttyjä kysymyksiä

Mikä on hydraulinen saksettinostin?

Hydraulinen saksettinostin on mekaaninen laite, joka käyttää hydraulista voimaa kuormien nostamiseen ja laskemiseen pystysuunnassa, ja sitä käytetään tyypillisesti teollisuudessa materiaalien käsittelyyn ja huoltotöihin.

Miten Pascalin periaate liittyy hydraulisiin saksettinostimiin?

Pascalin periaatteen mukaan lepotilassa olevassa nesteessä paineen muutos siirtyy vähentymättä kaikkialle nesteen sisällä. Tämä periaate on keskeinen osa hydraulisten saksettinostimien toiminnassa, koska se mahdollistaa voiman tasaisen jakautumisen hydraulijärjestelmän läpi, mikä taas mahdollistaa tasaisen nostamisen.

Mitä tekijöitä tulisi ottaa huomioon valittaessa hydraulista saksettinostinta?

Huomioitavia asioita ovat muun muassa kantavuus, alustan koko, nostokorkeus, paikan olosuhteet, energialähteen valinta sekä turvallisuusominaisuudet hydraulista saksettinostinta valitessa.

Kuinka usein hydraulisten saksettinostimien huolto tulisi suorittaa?

Huoltotyöt tulisi sisältää viikoittaiset tarkastukset, kuukausittaiset nestetarkastukset, suodattimien vaihto joka 300–400 tunnin jälkeen sekä vuosittaiset rakennetarkastukset turvallisuuden ja pitkäikäisyyden varmistamiseksi.
